BEDIENUNGSANLEITUNG CARTE FIREWIRE 3-PORT PCI EXPRESS #F5U504 BELKIN

Drei FireWire®-Ports für Computer mit PCI Express-Technologie

Technische Daten....2

Umgebung....2

Mindest-Systemvoraussetzungen....3

Verpackungsinhalt 3

1. Hardware-Installation 4

2. Überprüfen der Installation....6

3. Informationen 8

Einleitung

Was ist PCI Express?

In den letzten zehn Jahren war PCI die gängigste Schnittstelle für PCs. Fast jeder Computer ist mit demselben PCI-Bus-Standard ausgestattet—32-Bit bei 33 MHz; die maximale Datenübertragungsrate beträgt nur 133,3 Mbit/s. Im heutigen Informationszeitalter besteht durch die exponentiell ansteigende Datenmenge ein größerer Bedarf an schnellerer Datenübertragung. Deshalb hat Intel den PCI Express-Standard entwickelt, der schnellere und zuverlässige Datenübertragung ermöglicht.

Zu den gängigen PCI Express-Bus-Formaten zählen x1, x2, x4, x8 und x16; alle zeichnen sich durch eine spezielle Steckplatz-Konstruktion aus. Bei der Ein-Wege-Übertragung über PCI Express-Bus mit einer Lane (x1) können Geschwindigkeiten von bis zu 250 MB erreicht werden— das ist fast doppelt so schnell wie die bisherige PCI-Übertragung sgeschwindigkeit. Ein 16-Lane (x16) PCI Express-Bus kann Geschwindigkeiten bis zu 16 Gbit/s erreichen.

1

2

3

4

DE

Einleitung

1

2

3

4

Merkmale

• Entspricht den Spezifikationen von 2,5 Gbit/s PCI Express mit einer Lane (x1) und PCI Express 1.0
  • 1394a-Datenübertragungsraten von bis zu 400 Mbit/s

Technische Daten

• Schnittstelle: PCI Express
• Modus: 1394a PCI Express
  • Steuerung: Texas Instruments XIO2200
• Kanäle: 2 externe 1394a-Anschlüsse und ein interner Anschluss

Umgebung

• Betriebstemperatur: 0° C - 57° C
• Lagertemperatur: -20°C - 85°C
• Relative Luftfeuchtigkeit: 5 - 95%

Einleitung

Mindest-Systemvoraussetzungen

• Computer mit Windows®-Betriebssystem und freiem PCI Express-Steckplatz*
  • Windows 2000, XP, 2003 Server

*Hinweis: Diese Karte passt nicht in einen Standard-PCI-Steckplatz.

Verpackungsinhalt

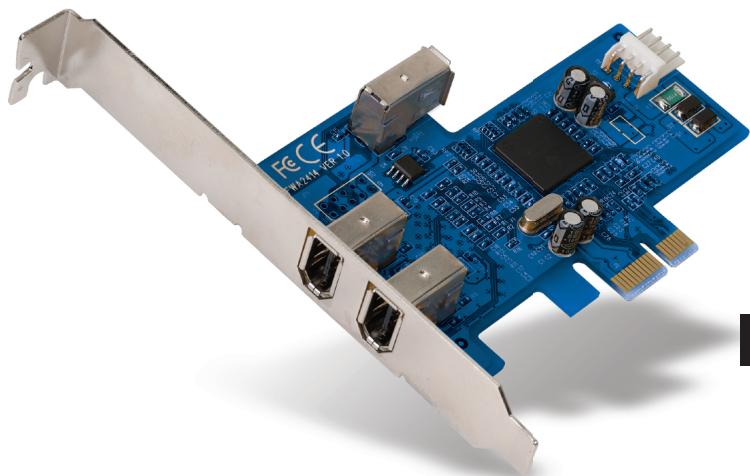

• FireWire 3-Port PCI Express-Karte
- Benutzerhandbuch

1. Schalten Sie den Computer aus und entfernen Sie alle angeschlossenen Geräte.
2. Entfernen Sie die Abdeckung Ihres Computers. Genaue Anweisungen hierzu finden Sie im Benutzerhandbuch des Computers. Berühren Sie ein beliebiges Stück blankes Metall am Computergehäuse, um etwaige statische Ladung von sich abzuleiten Dadurch verhindern Sie, dass Ihr Computer und die PCI Express-Karte beschädigt werden.

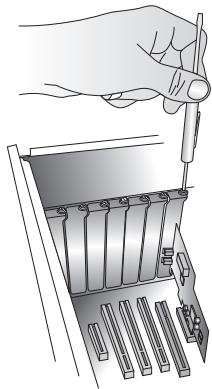

3. Suchen Sie den PCI Express-Steckplatz auf der Hauptplatine Ihres Computers. Entfernen Sie die Metallschiene, die die Rückwandöffnung für den ausgewählten PCI Express-Steckplatz abdeckt (s. Abbildung).

1. Entfernen Sie die antistatische Schutzhülle der PCI Express-Karte. Berühren Sie die Karte nur an der Metalleinbauschiene, nicht an den vergoldeten Kartenrand-Steckverbindern! Stecken Sie die PCI Express-Karte in den PCI Express-Steckplatz ein, und richten Sie die Rückwand-Einbauschiene sorgfältig am Computergehäuse aus. Achten Sie darauf, dass die Kante der PCI Express-Karte vollständig in den Steckplatz eingesteckt ist.

5 Schrauben Sie die Steckplatzschraube wieder an.

1. Befestigen Sie die Computerabdeckung nach der Installation der PCI Express-Karte und schalten Sie ihn ein.

HINWEIS: Schließen Sie keine Geräte an die PCI Express-Karte an, bevor die Treiberinstallation abgeschlossen ist.

1. Der „New Hardware Wizard“ (Hardware-Assistent) wird gestartet und erkennt die 1349a PCI Express-Karte.
2. Windows installiert den richtigen Treiber automatisch.

Die Installation ist damit abgeschlossen. Die PCI Express-Karte ist jetzt betriebsbereit.

1

2

3

4

DE

Überprüfen der Installation

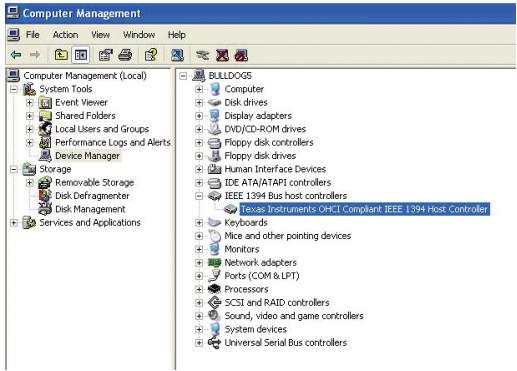

Überprüfen Sie im Windows Geräte-Manager, ob die PCI Express-Karte ordnungsgemäß installiert worden ist.

1. Klicken Sie mit der rechten Maustaste auf das Symbol „Arbeitsplatz“ und klicken Sie anschließend auf „Verwalten“.
2. Rufen Sie den „Geräte-Manager“ auf.
3. Klicken Sie auf das (+) Zeichen neben „IEEE 1394 Bus host controllers”. Die Liste enthält jetzt den Eintrag „Texas Instruments OHCI Compliant IEEE 1394 Host Controller“.

KONFORMITÄTSERKLÄRUNG ZUR EINHALTUNG DER FCC-BESTIMMUNGEN ÜBER ELEKTROMAGNETISCHE KOMPATIBILITÄT

Wir, Belkin Corporation, eine Gesellschaft mit Sitz in 501 West Walnut Street, Compton, CA 90220, USA, erklären hiermit in alleiniger Verantwortung, dass dieser Artikel, Nr.

F5U504ea

auf den sich diese Erklärung bezieht, in Einklang mit Teil 15 der FCC-Regelungen steht. Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerät darf schädigende Störungen nicht verursachen, und (2) dieses Gerät muss jedwede Störung annehmen, einschließlich der Störungen, die einen unerwünschten Betrieb verursachen könnten.

CE-Konformitätserklärung

Wir, Belkin Corporation, erklären alleinverantwortlich, dass das Produkt F5U504, auf das sich diese Erklärung bezieht, der Europanorm für die elektromagnetische Verträglichkeit EN 55022:1998 für die Klasse B und der Europanorm für die Störfestigkeit EN50082-1 1992 entspricht.

Anpassungen

Nach den Vorschriften der FCC muss dem Benutzer mitgeteilt werden, dass Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von der Belkin Corporation genehmigt wurden, dazu führen können, dass die Berechtigung des Benutzers zum Betrieb des Geräts erlischt.

Eingeschränkte lebenslange Produktgarantie von Belkin Corporation

Belkin Corporation gewährleistet hiermit, dass dieses Produkt während seiner gesamten Lebensdauer keine Verarbeitungs- und Materialfehler aufweisen wird. Bei Feststellung eines Fehlers wird Belkin das Produkt nach eigenem Ermessen entweder kostenlos reparieren oder austauschen, sofern es während des Garantiezeitraums ausreichend frankiert an den autorisierten Belkin-Händler zurückgegeben wurde, bei dem es erworben wurde. Ein Kaufnachweis kann verlangt werden.

Diese Garantie erstreckt sich nicht auf die Beschädigung des Produkts durch Unfall, missbräuchliche, unsachgemäße oder fehlerhafte Verwendung oder Anwendung. Ebenso ist die Garantie unwirksam, wenn das Produkt ohne schriftliche Genehmigung durch Belkin verändert oder wenn eine Belkin-Seriennummer entfernt oder unkenntlich gemacht wurde.

Informationen

DIE VORSTEHENDEN GARANTIEBEDINGUNGEN UND RECHTSBEHELFES SCHLIESSEN ALLE ANDEREN GEWÄHRLEISTUNGEN UND RECHTSBEHELFES - OB MÜNDLICH ODER SCHRIFTLICH, AUSDRÜCKLICH ODER KONKLUDEDENT - AUS UND TRETEN AN DEREN STELLE. BELKIN ÜBERNIMMT INSBESONDERE KEINERLEI KONKLUDEDENTE GEWÄHRLEISTUNGEN, U.A. AUCH KEINE GEWÄHRLEISTUNG DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK ODER DIE HANDELSÜBLICHE QUALITÄT.

Kein Händler, Bevollmächtigter bzw. Vertreter oder Mitarbeiter von Belkin ist befugt, diese Gewährleistungsregelung in irgendeiner Weise abzuändern oder zu ergänzen.

BELKIN HAFTET NICHT FÜR BESONDERE, DURCH ZUFALL EINGETRETENE ODER FOLGESCHÄDEN AUFGRUND DER VERLETZUNG EINER GEWÄHRLEISTING ODER NACH MASSGABE EINER ANDEREN RECHTSLEHRE (U.A. FÜR ENTGANGENE GEWINNE, AUSFALLZEITEN, GESCHÄFTS- ODER FIRMENWERTEINBUSSEN BZW. BESCHÄDIGUNG, NEUPROGRAMMIERUNG ODER WIEDERHERSTELLUNG VON PROGRAMMEN ODER DATEN NACH SPEICHERUNG IN ODER NUTZUNG IN VERBINDUNG MIT BELKIN-PRODUKTEN.

Da in manchen Ländern der Ausschluss oder die Beschränkung der Haftung für durch Zufall eingetretene oder Folgeschäden bzw. ein Ausschluss konkludenter Gewährleistungen nicht zulässig ist, haben die vorstehenden Beschränkungen und Ausschlussregelungen für Sie möglicherweise keine Gültigkeit. Diese Garantie räumt Ihnen spezifische Rechte ein, die von Land zu Land unterschiedlich ausgestaltet sein können.

BELKIN®

FireWire 3-Port PCI Express™-Karte

BELKIN®

www.belkin.com

Belkin Ltd.

NN10 6GL, Großbritannien

[phone]

Fax: [phone]

Belkin GmbH

Hanebergstraße 2

80637 München, Deutschland

[phone]

Fax: [phone]

Belkin B.V.

Boeing Avenue 333

1119 PH Schiphol-Rijk, Niederlande

[phone]

Fax: [phone]

Belkin SAS

130 rue de Silly

92100 Boulogne-Billancourt, Frankreich

[phone]

Fax: [phone]

Belkin Technischer Support

Europa: 00 800 223 55 460

© 2006 Belkin Corporation. Alle Rechte vorbehalten. Alle Produktnamen sind eingetragene Marken der angegebenen Hersteller. FireWire ist eine Marke der Apple Computer, Inc., die in den USA und anderen Ländern eingetragen ist. PCI Express ist eine Marke von PCMCIA.

P74968ea
